实验室气体、给排水管道系统工程要求

四川华锐净化 2019-08-07 11:27:49 阅读

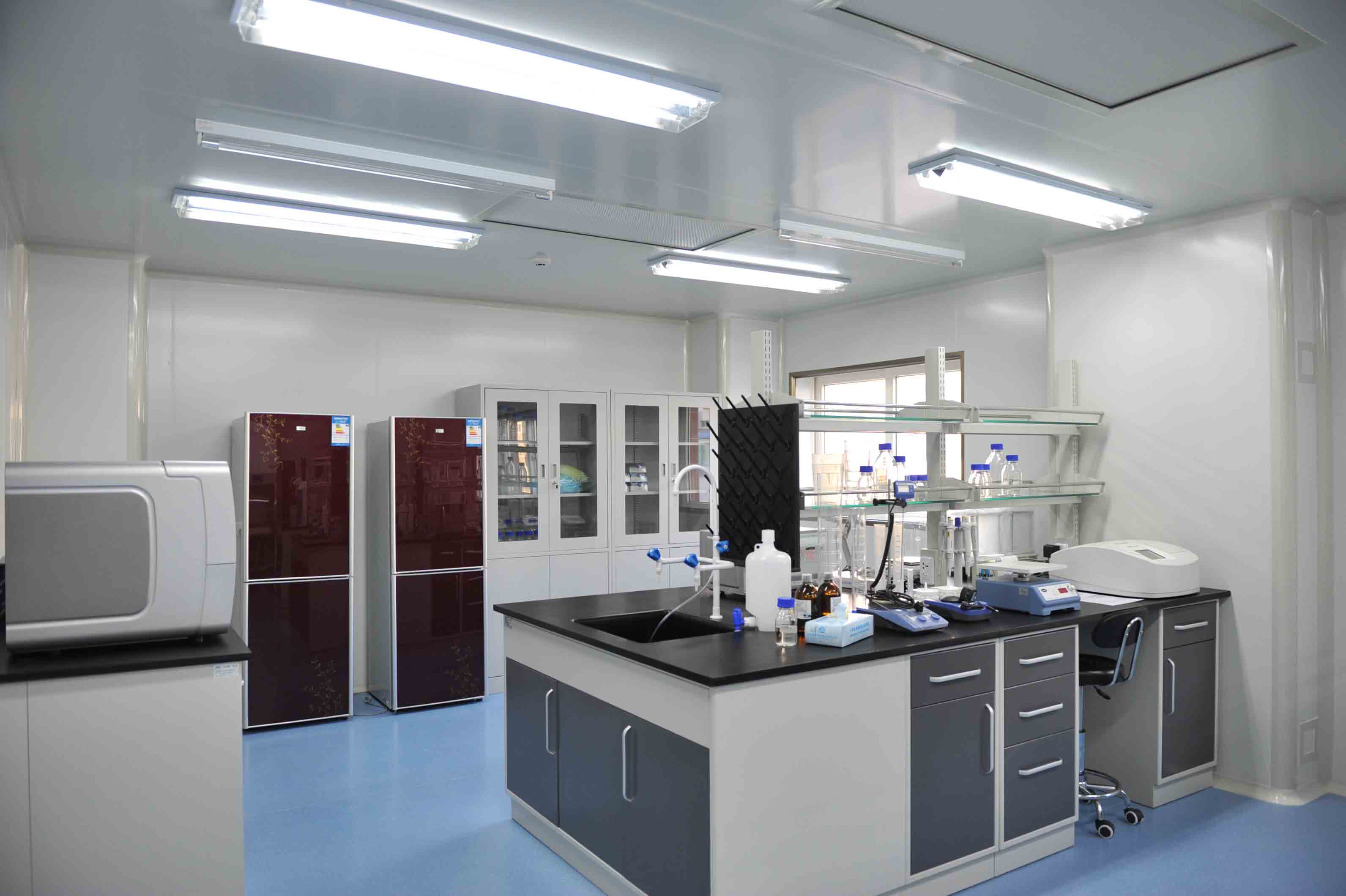

实验建筑内各种共用设施管道很多，在一般小型实验室内常见的管道有水管、风管、电线管和煤气管，在大型实验室或特殊实验室内还有压缩空气、蒸汽、氢气、氧气、真空、蒸馏水、空调、电信网络等管道。工程管网的布置原则是既要保证使用安全，方便安装、检修、改装和增添，又要尽量使各种管线短捷、经济合理和整洁美观。

　　一、实验室装修设计中建筑常见管道的种类

　　管道种类说明

　　冷水通过自来水管，应用于实验室备用水点

　　加压水自来水管的水压不够，可用加压水，从机房的水泵引水

　　饮用水直接从总管引水，应用于厨房、饮水机和动物房等

　　热水应用于实验室鲁热水用水点

　　纯水1)中央纯水供水模式由中央机房供水用水点为吾实验室的纯水使用点，对于丹散纯水的供水模式，纯水设备则安装在实验室内。2)纯水供给口常被称为“特制水’龙头，材质为不错钢管或塑料管。循环式的供给口可避免管道的走水中出现丹流。

　　燃气用于某些实验室

　　压缩空气常用于理化实验室厦生物实验室，可“自中央机房供气，也可由实验室的电动泵控制供气

　　真空用于某些实验室

　　实验室用气提供多数的特殊气体，如氨气C)、一氧化二氮(N。o)、二氧化碳【c0.】、氯iHe】等。有些气体由中央气室供气，有牲气体由用气端的气瓶供气。主要用于精密仪器或反应实验。

　　乙炔这种气体属于可燃性气体，有特殊的严格要求，管道要求为不锈钢。阀门要求为止回阀门，带消焰器.通常用于厚子吸收仪。

　　蒸汽通常由机房的蒸汽发生器供结，供给口为特制

　　强电提供照明用电、设备用电、紧急备用电等，丹为220V厦380V

　　弱电包括电话、电脑网络厦智能化控制

　　消防实验建筑普通区的消防管道可用水管，精密仪器室要求用干冰气体管道

　　风管包括排风系统管道厦朴风系统管谨

　　空调甜为普通区空调厦特殊实验室空调，互不干扰

　二、管道系统的布置方式

　　各种管网都是由总管、干管和支管三部分组成。总管是指从室外管网到实瞽室内的管道，干管是指从总管分送到各单元的管道，支管是指从干管连接到实验台和实验设备的管道，各种管道一般总是以水平和垂直两种方式布置。

　　1、总管管井垂直模式

　　在建筑物的一端或中间设置管井，总管在管井内垂直布置，在各层由总管分皇7平干管，水平干管由一端通到另一端。电话、给水、煤气、空调风机盘管用的供水及回水管等由总管供给，各层的干管在走廊吊平顶上敷设，接到各房间使用：对于普通实验楼改造或低层实验楼，建议采用该模式。

　　2、总管技术层水平模式

　　在实验建筑内设置技术层，水平总管敷设在技术层内，也可设在底层或顶层，总管水平布置，干管垂直布置。设置技术层对管道系统的维护非常方便，但在建筑方面的前期投资会相对大。对于新建的高层实验楼，建议采用该模式。

　　3、支管向下供给模式

　　支管通过服务柱或柔性供给系统模块从上面给实验室提供服务管道系统，可实现最大的灵活性，避免地上设置供给系统而影响未来发展改造的需要。采用该模式一般要求水柜设在边台而不在中央台，实验台采用灵活式方便移动的标准尺寸实验台，与上面的供给系统模块配套使用，标准尺寸实验台能保证根据新需求随意拼接成标准中央台或边台。该模式适用与科研单位、孵化楼、企业等未来需要不断发展壮大的机构。也是国际上最新的供给模式。

　　4、支管向上供给模式

　　支管沿楼板布置，如果实验台采用岛式布置，支管般沿楼板下面敷设，有的支管穿过楼板，向上接到实验台。如果实验台的一面靠墙，那么从干管引出的支管可沿墙敷设到实验台。对于沿墙敷设的水平支管，可采用实验台把支管隐蔽起来。该模式适合传统的实验室，由于所有的管道已在地上固定，未来不能随意改动。

　　三、管道系统设计的考虑因素

　　科学合理的管道系统设计，可以最低的成本实现最佳的功能与效果。通常考虑以下因素。

　　1、管道系统的布置方式

　　合理布置垂直输送、水平输送、排放管道和管井的位置，将楼层高降到最低，尽量减少输送和排放管道的交叉次数，降低建筑投资成本。

　　2、管道系统的维护问题

　　必须预留维修的空间，方便维修管道系统的控制阀门和断路器等关键部件。

　　3、管道系统未来的改变

　　必须预留空间和通道以允许对公用服务设施进行改变和增加，适应未来发展的需要。

　　4、管道系统的效率

　　尽量使各种管线短捷、经济合理，提升效率，降低运行赞用与管道系统的投资费用。
