浅谈某医院医用净化工程平面装饰设计及选材分析
四川华锐净化 2019-03-02 11:43:46 阅读
【摘 要】针对某医院院保健医疗综合楼改扩建工程进行净化工程的平面装饰设计及选择材要求。提现合理的平面布局及科学经济选材的重要特点及改进方案。 【关键词】框架结构；平面设计；材料
一、设计宗旨
设计宗旨是为医院量身定制、精心设计，秉承国际一流的净化设计理念：洁污分流、流线短捷、科学环保、节能高效，将医、患、洁、污四条流向严格控制并高效运转，前瞻性的规划，确保医院手术室20年不落后。
二、平面装饰设计
1、平面装饰的设计
①设计依据
《医院洁净手术部建筑技术规范》（GB50333-2002）
《洁净室施工及验收规范》（JGJ71-90）
《综合医院建筑技术规范》（JGJ49-88）
《建筑地面工程施工质量验收规范》（GB50209-2002）
《建筑内部装修设计防火规范》（GB50222-95）
相关图纸资料及其他资料。
②功能设计及工艺

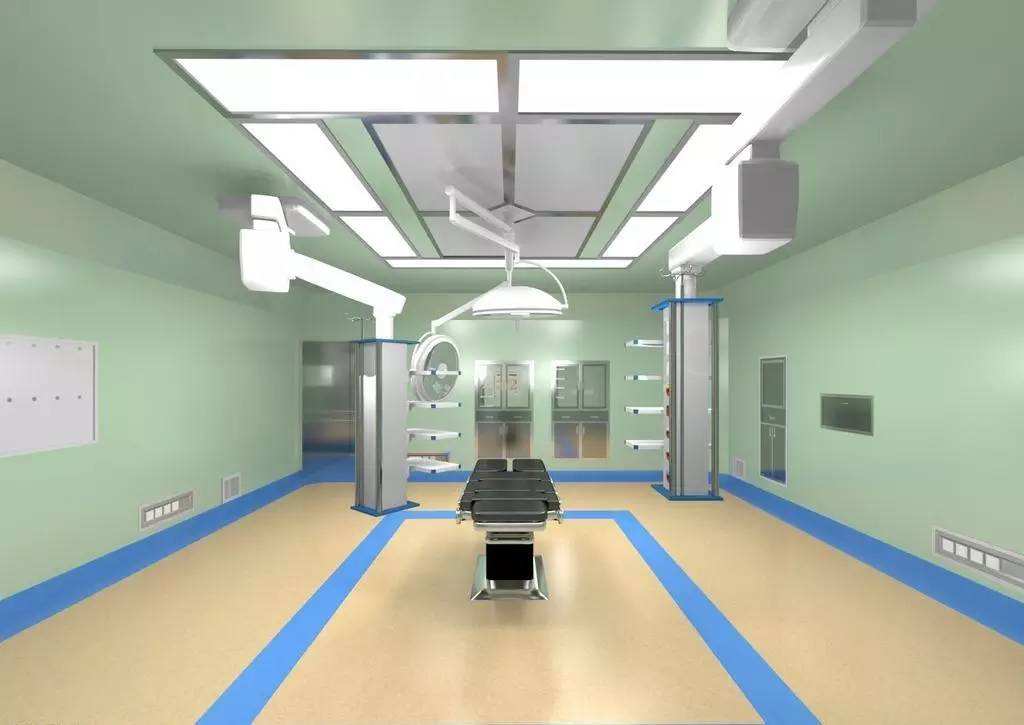

对于手术室的装饰，墙面采用档次较高的电解钢板，具有抗菌、抗震、隔音、抗紫外线、耐久、不易保尘、抗药性、高硬度等特点。设计采用了具国家专利的模块化大圆弧安装墙板，安装拆卸方便，尺寸精度高，维修和调整布局方便。
2、平面流程的选择
本设计选择的是外周回收型的平面流程，该流程的设计理念是认为手术后的污物是最容易引起交叉感染,从污染控制的角度上讲污物的流线最为重要。这种思路强调将最具有污染危险的术后器械、污物与其它流线分离这种流程将手术室和直接为它服务的辅助用房形成手术核心区。无菌物品、术前和术后医护人员与患者都在洁净的中心走廊通过，在中心洁净走廊中设置供医生洗手消毒的空间。手术后的污物就地打包处理后，通过清洁走廊以最短的路线由专用污物电梯运出，不干扰其它任何流线。这样的布局符合人们行走习惯，易被医护人员接受。
3、平面布局的设计
3.1手术室的布置：第三层手术部：由20 间手术室及相应功能房组成，包括Ⅰ级手术室3间（其中2间为铅防护手术室），Ⅲ级手术室 17间（其中1间为正负压切换手术室，5间为铅防护手术室），洁净走廊及相关洁净辅助用房，清洁走廊及相关清洁辅房，办公走廊及相关办公辅房。
3.2其他区域设计：第二层ICU：由33张床位大厅，2间VIP双人间，1间隔离单间，1间隔离双人间并预留8张床位，洁净走廊及相关洁净辅助用房，清洁走廊及相关清洁辅房，办公走廊及相关办公辅房。
4、材料配置及设计说明
4.1手术室装饰用材说明
手术室工程又是一个半永久性的基础建设工程，必须考虑一定的前瞻性，先进性，才能实现我们提出的二十年不落后的目标，因此其材料的设计选型是按如下方案来考虑的：
4.1.1墙面材料的选型。我们此次设计的百级手术室墙面材料全部采用方管龙骨石膏板覆不锈钢板制成。
由于手术室墙面采用本体不锈材料制成，彻底解决了墙面生锈的问题，即使在安装及使用过程中墙面表面涂层被损坏，也不至于生锈，相比本体生锈材料有很大的优越性，使用寿命足可保证二十年以上。
设计的墙板安装形式是采用挂板式，与整体焊接式墙面相比，具有以下优点：避免了现场焊接工艺缺陷可能导致墙板表面的保护层被破坏。板材表面静电喷塑，颜色可由院方根据色卡任意选定，电脑调色。墙面与墙面、墙面与顶面、墙面与地面采用圆弧角过渡，没有卫生死角，空间视觉效果好，不致积尘，也利于室内空气流动，减少了涡流区的产生，最终改善了净化效果。采用抗老化的耐候胶密封拼缝，使手术室处于气密状态，其使用寿命可达二十年以上。另外，耐候胶富有弹性，能抵消温度变化引起的墙面变形。
4.1.2地面材料的选型。手术室采用德国进口诺拉橡胶卷材，卷材与墙面连接处采用圆角处理，卷材与地面之间采用进口专用地板胶粘接，卷材与卷材之间拼缝全部采用进口同质专用焊条焊接刨平，使地平完全处于防水、防尘状态。
4.1.3吊顶材料的选型。百级手术室采用轻钢龙骨石膏板覆不锈钢板。板间拼缝采用与其表面喷涂颜色相近的耐候胶密封。万级手术室采用轻钢龙骨石膏板覆电解钢板。板间拼缝采用与其表面喷涂颜色相近的耐候胶密封。手术室设计吊顶高度为3000mm。
4.2手术部走廊及辅房、ICU装饰用材说明
4.2.1墙面材料的选型：手术部洁净走廊、洁净辅房、清洁走廊、清洁辅房采用土建轻质隔墙覆3mm双面铝塑板。手术部办公走廊及办公辅房采用土建隔墙刷防菌涂料。湿区墙体采用砖砌墙，墙面防水处理后铺贴300×450诺贝尔瓷片。ICU病房采用不锈钢边框玻璃隔断和土建轻质隔墙覆3mm双面铝塑板（以图纸为准）。ICU洁净走廊、洁净辅房、清洁走廊、清洁辅房采用土建轻质隔墙覆3mm双面铝塑板。ICU办公走廊及办公辅房采用土建隔墙刷立邦防菌涂料。
4.2.2地面材料的选型：其余区域选用法国洁福同质透心防静电2mmPVC卷材。卷材之间所有拼缝均用同质专用焊条处理平整，与墙体均为圆弧连接。在地材铺设前要做3mm水泥自流坪。湿区地面防水处理后铺贴300×300诺贝尔防滑地砖。
4.2.3吊顶材料的选型：手术部其他区域吊顶采用轻钢龙骨硅酸钙板贴3mm双面铝塑板。手术室吊顶高度为3.0m，办公区域吊顶高度为2.6m，其他区域吊顶高度为2.6m。ICU办公区吊顶采用轻钢龙骨防潮石膏板刷防菌涂料。ICU其余区域吊顶采用轻钢龙骨硅酸钙板贴3mm双面铝塑板。办公区域吊顶高度为2.5m,其他区域吊顶高度为2.6m。
4.2.4门：手术室主门及洁净走廊分区隔断门为松下感应式电动趟门，具有感应、电动、手动三种开启方式，带延时关闭功能，运行速度可作调校，门自由通过尺寸1400×2100，手术室门头盖上需有“手术中”指示灯。换车间的门为松下感应式电动趟门，具有脚感应及手动开启方式，带延时关闭功能，门自由通过尺寸1400×2100，门体采用高强度铝合金龙骨、面层2.0mm防锈铝板制作，不锈钢包边，不锈钢门套，带观察窗。净化区内其它门选用平开门。门体采用高强度铝合金龙骨、面层3.0mm铝塑板制作，不锈钢包边，不锈钢门套，带观察窗。所有门均安装不锈钢门套，采用1.2mm不锈钢拉丝板制作。所有门在推车高度均安装不锈钢防撞带。防辐射手术室的门内均含2.0mm厚铅板。
4.3手术部基本配置
4.3.1埋入式情报多功能控制箱（L×H×D 1200×1000×300）。埋入式情报多功能控制箱是手术室总控制柜。用于每个手术室所有电气设施的控制。其中百级手术室采用21英寸液晶控制面板，其它手术室采用触摸面板。电气线路均为独立控制，面板控制开关采用触摸式。埋入式情报多功能控制箱为公司进口不锈钢发纹板制造，质量达出口标准。
4.3.2组合式电源插座箱（L×H×D 500×210×100）。手术间配4组组合式防水、防尘电源插座箱，其中一个为三相四线插座。（两相插座规格为220V，15A；三相规格为380V,20A）。材质：1Cr18Ni9Ti
三、结束语
综上所述，净洁手术室的平面设计是整个洁净手术部设计最基本的工作，使手术室更科学、更洁净、更舒适、更美观，这是设计的最高境界。
